Устройство
предназначено для проведения радиотехнических и антенных измерений с помощью
генератора Г4-102 и расширяет его возможности. Подаренный нашему центру,
спонсорами, генератор стандартных сигналов Г4-102 обеспечивает на 50-и омной
нагрузке регулируемое напряжение не более 500 млВ. Этого не достаточно для
хорошей работы высокочастотного измерительного моста (Антенноскопа). Для этого,
напряжение должно быть не ниже одного Вольта, а лучше несколько Вольт. Чтобы
проводить антенные измерения в диапазоне коротких волн нами был разработан
инструментальный усилитель, работающий в диапазоне частот 1-50 МГц и
обеспечивающий выходное напряжение до 2-х
Вольт на нагрузке 50-и Ом. (Эффективное значение) Усилитель имеет
входное и выходное сопротивление близкое к 50 Ом. Именно выходное
сопротивление усилителя равно 50-и Омам, а не 50-и омная нагрузка является

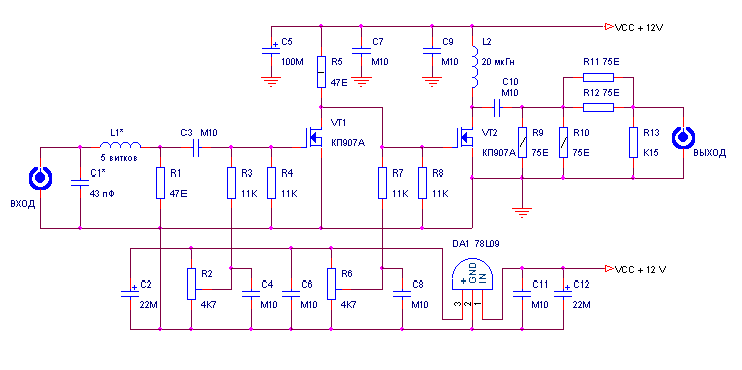

номинальной, как в большинстве усилителей. Принципиальная схема усилителя
приведена на рисунке:
Усилитель
может работать как источник напряжения, в режиме ХХ, так и как источник тока, в
режиме КЗ. Режим усилителя по постоянному току устанавливается потенциометрами R2 и R6. В начале, при
отсутствии сигнала, потенциометром устанавливают напряжение на стоке VT1 равное половине
напряжения питания. Потом, на вход, подаётся максимальное напряжение с
генератора. К выходу подключается 50-и омная высокочастотная нагрузка и
осциллограф. Потенциометром R6
устанавливается симметричное ограничение формы выходного сигнала. Подбором
элементов C1
и L1
добиваются минимального КСВ на частоте 50 МГц. Неравномерность АЧХ усилителя
можно уменьшить если установить в цепи затвора транзистора VT2 LC-цепочку подобную L1C1. Потребляемый от
источника питания постоянный ток составляет порядка 450 ма. Транзисторы
необходимо установить на теплоотвод с эффективной площадью не менее 20-и
квадратных сантиметров.
