Защита
радиостанции от перенапряжения

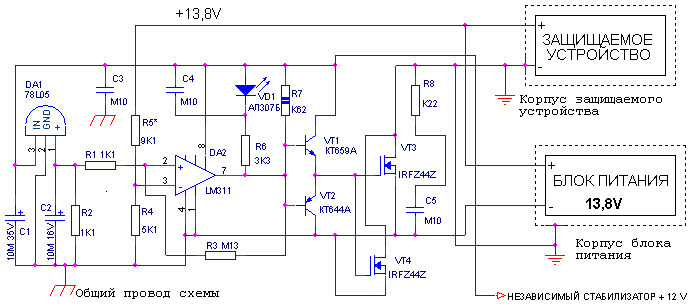

В радиолюбительской практике, часто возникает необходимость защитить дорогостоящее устройство, как правило, трансивер, от внезапного повышения напряжения, при отказе блока питания. Вниманию предлагается простая схема, которую можно разместить в качестве дополнительного модуля в уже имеющемся блоке питания. Устройство состоит из источника опорного напряжения (DA1), Компаратора напряжений (DA2), усилителя тока (Транзисторы VT1; VT2) и электронного ключа на MOSFET транзисторах VT3; VT4.
Сопротивление открытого транзистора IRFZ44 составляет 0,014 Ом. При токе 20А, рассеиваемая мощность составит 1,5 Ватта на корпус. Транзисторы работоспособны при температуре корпуса до 150º C и могут в данной схеме работать без теплоотвода. Тем не менее, их лучше закрепить непосредственно за корпус, соединённый с выводом стока, к корпусу блока питания. Максимально допустимое напряжение на затворе транзистора IRFZ44 составляет 20 Вольт, поэтому схема может защищать устройства с напряжением питания от 5 до 18 Вольт. Данная схема проходила испытания на радиостанции RW3AG при напряжении 13,8 Вольта и токе 25 Ампер. Рабочее напряжение можно увеличить до 36 Вольт, если запитать микросхемы DA1; DA2 и усилитель тока от дополнительного стабилизатора на 9-18 Вольт, при этом микросхему DA1 можно исключить, заменив её соответствующим делителем напряжения. Напряжение срабатывания устанавливается подбором резистора R5. Цепочка R8C5, «искрогасящая», гасит броски напряжения, возникающие на возможной индуктивности кабеля и нагрузки. Микросхему LM311, можно заменить на отечественную К554СА3, но она имеет другой корпус и другую распиновку. Для повышения максимального тока нагрузки и снижения падения напряжения на электронном ключе число параллельно включённых транзисторов IRFZ44 можно увеличить, но их не должно быть больше пяти. Светодиод VD1 сигнализирует о срабатывании устройства, его можно вынести и установить в любом удобном месте. Обратите внимание, минусовой провод выпрямителя блока питания не должен быть подключён к его корпусу, иначе работа устройства будет блокирована. Данное устройство является быстродействующим, поэтому к монтажу предъявляются такие же требования, как и к коротковолновой технике F ≤ 30Мгц. Детали должны быть как можно ближе друг к другу, а соединительные проводники по возможности короткими. Для защиты от радиочастотных наводок своего передатчика, собранный модуль желательно поместить в экран.
Дмитрий
Александров (RV3DSF)
Владимир
Плугин (RW3AG)
