В
радиолюбительской практике иногда возникает необходимость подключить
динамический микрофон к звуковой карте компьютера. Стандартные гарнитуры, как
правило, имеют электретный микрофон со встроенным предусилителем и уже развивают
напряжение сигнала порядка 50-100 млВ. Выходное напряжение динамического
микрофона обычно раз в десять меньше и не достаточно для формирования
нормального сигнала. Для подключения динамического микрофона к компьютеру в
нашем центре было разработано устройство, позволяющее согласовать динамический

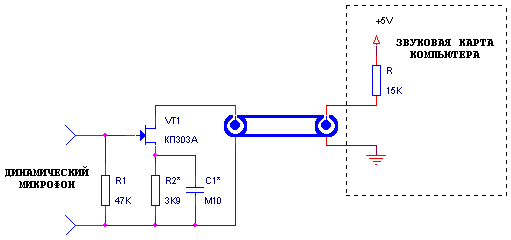

микрофон со звуковой картой компьютера. Его принципиальная схема показана на
рисунке.
Питание
устройства осуществляется от звуковой карты компьютера, подобно усилителю электретного
микрофона. С помощью конденсатора C1* можно подобрать частотную характеристику
сигнала. Так при данных номиналах усилитель обеспечивает подъём высоких частот
6 дБ на декаду, что рекомендуется для передачи речевых сообщений. Настройка
режима устройства по постоянному току сводиться к подбору резистора R2*. Измерение
производиться высокоомным вольтметром, относительно общего провода (Экрана)
компьютера, при отключённом микрофоне. Для начала, подбором этого резистора,
устанавливают напряжение на стоке транзистора равное 2.5 Вольта. Потом,
поочерёдно измеряя напряжение на резисторе R2* (UR2*) (В точке подключения к истоку
транзистора) и на стоке транзистора (Uи), добиваются следующего соотношения этих
напряжений:
Uи = UR2*+(5-UR2*)/2
Настройка
осуществляется методом последовательного приближения в несколько этапов. После
установки режима по постоянному току можно подобрать конденсатор C1* для получения
необходимой частотной характеристики.
