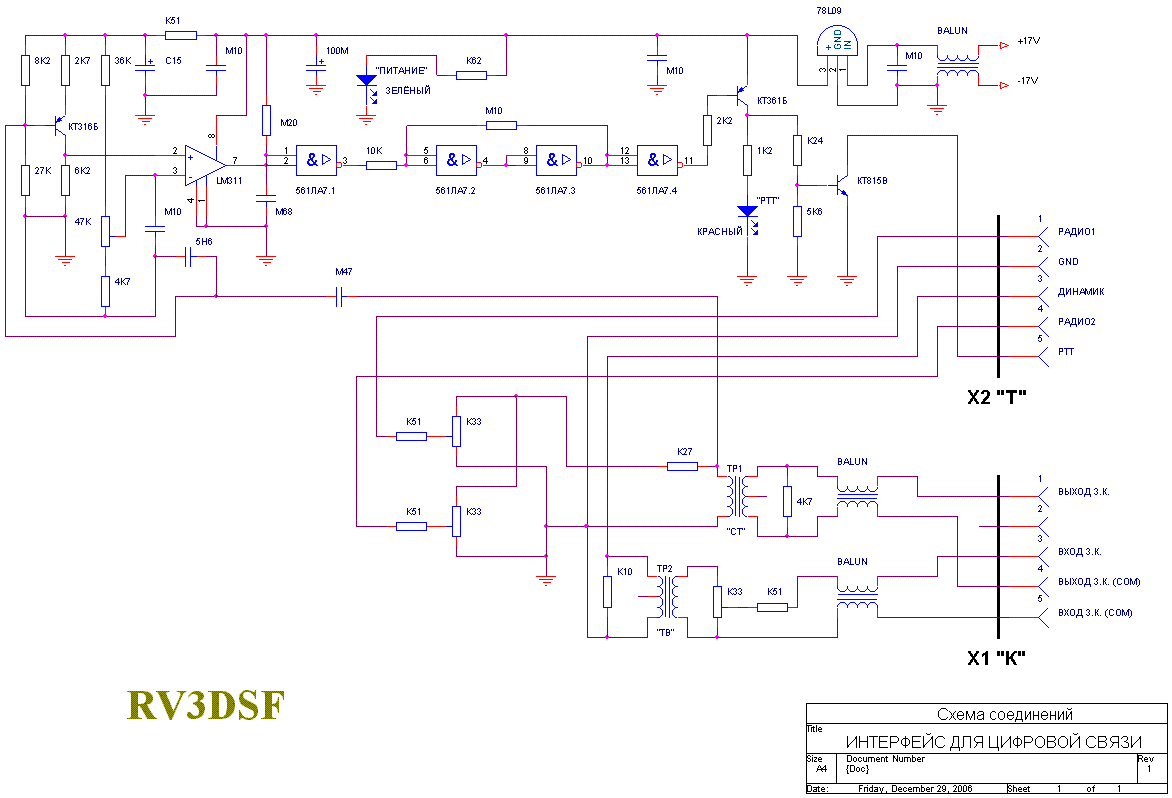

Некоторые пояснения к схеме:
Для
достижения наибольшего успеха в приёме цифрового сигнала, он должен быть
предварительно обработан аналоговым фильтром до соотношения сигнал/шум
достаточного для работы Вашего АЦП. АРУ приёмника не должна допускать
заполнения разрядов, даже при самом сильном сигнале корреспондента.
Выходы
"Радио1" и "Радио2" позволяют отдельно регулировать уровни
передатчика на двух разных трансиверах, например КВ и УКВ.
Трансформатора
"СТ" и "ТВ" соответственно согласующий и выходной трансформаторы
от карманного, или переносного транзисторного радиоприёмника.
Заградительные
балансные дроссели "BALUN" наматываются витой
парой на кольцах проницаемостью 600-2000. Внешний диаметр кольца 16 мм. Провод
диаметром0,1-0,2 мм. Намотка почти до заполнения, между началом и концом
обмотки, для снижения паразитной ёмкости, оставить зазор в несколько
миллиметров.
Схему в графическом формате GIF
можно скачать здесь
Желаю приятного времени в
эфире.
